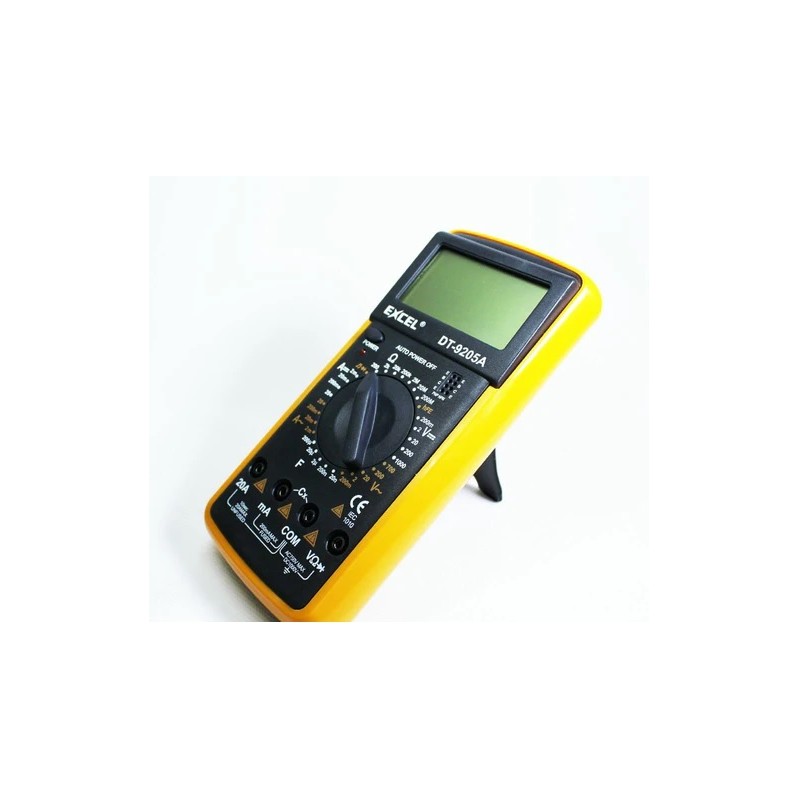

Multimetro Digital con Capacimtero DT-9205A

Excel DT-9205A

Nuevo producto

Multímetro digital que permite comprobar DCV (voltaje DC), ACV (voltaje AC), DCA (intensidad DC), ACA (intensidad AC), resistencia, transistores hFE, Capacidad de Condensadores (Capacitancia), test de continuidad y comprobación de diodos.

Más detalles

Disponible

15,75 € IVA incluido

-12%

17,90 € IVA incluido

Añadir a la lista de deseos

Ficha técnica

Garantía 2 años

Más

ESPECIFICACIONES GENERALES DEL EXCEL DT9205A

  • Voltaje máximo entre terminales y tierra: 1000VDC o 700VAC;
  • Protección por fusible: F200mA/250V;
  • Pantalla: LCD de 3-1/2 dígitos con una lectura máxima de 1999 conteos, actualizaciones de 2 a 3 segundos;
  • Indicación de fuera de rango: solo figura “1” en la pantalla;
  • Indicación automática de polaridad negativa;
  • Indicación de batería baja: El símbolo 'batería' aparecerá en la pantalla;
  • Protección de sobrecarga de rango completo;
  • Medición de capacitancia Puesta a cero automática;
  • Apagado automático. Se apaga automáticamente aproximadamente 15 minutos después de encenderse. Es necesario apagarlo y encenderlo nuevamente para continuar con el funcionamiento.
  • Temperatura de funcionamiento: 0 °C ~ 40 °C, 0 ~ 75 % HR;
  • Temperatura de almacenamiento: -10 °C ~ 50 °C, 0 ~ 75 % HR;

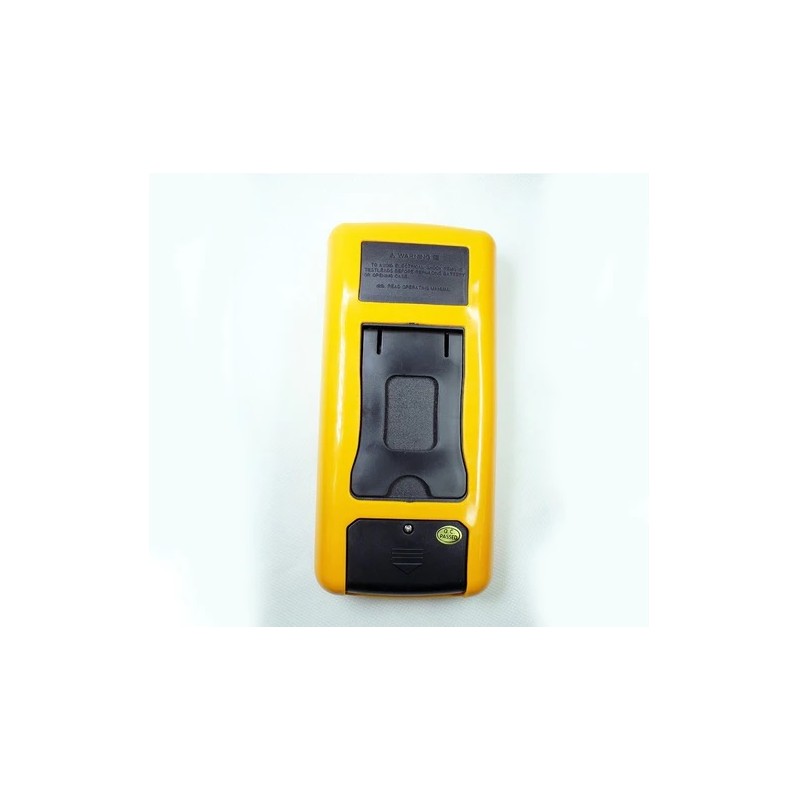

  • Alimentación: batería estándar única de 9 V;
  • Dimensiones: 31,5 mm x 91 mm x 189 mm;
  • Peso: aproximadamente 280 g;

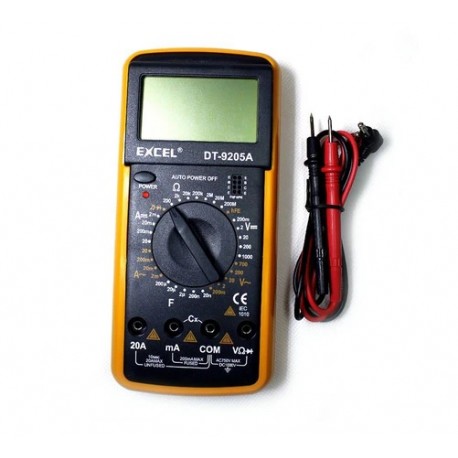

  • Accesorios: cables de prueba, Manual en chino y manual en ingles.

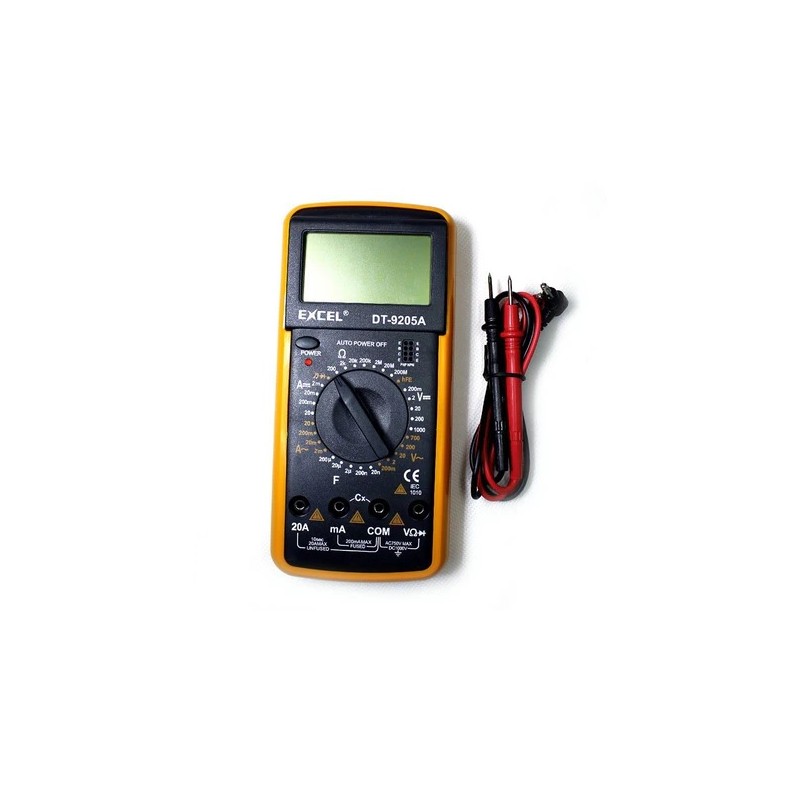

Multímetro Excel DT-9205A 1

Instrucciones de funcionamiento

Medición de DCV y ACV

  • Coloque el interruptor giratorio en la posición requerida;
  • Conecte el cable de prueba negro al terminal “COM” y el cable de prueba rojo al terminal de entrada “V/Ω”;
  • Conecte los cables de prueba al punto de medición y lea el valor que aparece en la pantalla. La polaridad de la conexión del cable rojo se indicará al mismo tiempo que el voltaje.
    • Nota: (a). Si el voltaje a probar se desconoce de antemano, coloque el interruptor giratorio en el rango más alto y trabaje hacia abajo;
    • (b). Cuando solo se muestra la cifra “1”, se indica el rango superior y el interruptor giratorio debe ajustarse a un rango superior;
    • (c) ¡Nunca intente medir voltajes superiores a 1000 V! Aunque es posible realizar una indicación, existe el peligro de dañar los circuitos internos.

Medición DCA y ACA

  • Conecte el cable de prueba negro al terminal “COM” y el cable de prueba rojo al terminal “A” para un máximo de 0,5 A;
  • Coloque el interruptor giratorio en la posición requerida;
  • Conecte los cables de prueba a los puntos de medición y lea el valor que aparece en la pantalla. La polaridad en la conexión del cable de prueba rojo se indicará al mismo tiempo que la corriente.
    • Nota: (a). Si el rango actual se desconoce de antemano, coloque el interruptor giratorio en el rango más alto y trabaje hacia abajo;
    • (b). Cuando solo se muestra la cifra “1”, se indica que se está fuera de rango y el interruptor giratorio debe ajustarse a un rango más alto;
    • (c) Cuando la entrada proviene del terminal “A”, una corriente excesiva quemará el fusible, que deberá reemplazarse. El valor del fusible es 0,5 A.
    • El rango de 20 A no está protegido por un fusible y tiene una corriente continua máxima de 10 A. El tiempo de medición del rango de 20 A no debe superar los 15 segundos.

Medición de RESISTENCIA

Multímetro Excel DT-9205A RESISTENCIA

  • Conecte el cable de prueba negro al terminal “COM” y el cable de prueba rojo al terminal de entrada “V/OHM”;
  • Coloque el interruptor giratorio en el rango OHM;
  • Conecte los cables de prueba a la resistencia bajo medición y lea el valor mostrado.
    • Nota: (a). La polaridad del cable de prueba rojo es “+”;
    • (b). Cuando la entrada no está conectada, es decir, en circuito abierto, se mostrará la cifra “1” para la condición de fuera de rango;
    • (c). Si el valor de resistencia que se está midiendo excede el valor máximo del rango seleccionado, se mostrará una indicación de fuera de rango “1” y el interruptor giratorio se deberá configurar en un rango más alto;
    • (d) El rango de 200 MΩ tiene una constante de 10 dígitos (1 MΩ). Esta cifra aparecerá en estado de cortocircuito y se deberá restar de cualquier resultado de medición en este rango. Por ejemplo: al medir una resistencia de 100 MΩ, se mostrará en la pantalla una cifra de 101,0. Se deberá restar un valor de 1 MΩ del valor indicado.

Medición de CAPACITANCIA

Multímetro de capacitancia CC Excel DT-9205A

  • Coloque el interruptor giratorio en la posición “F”. Antes de conectar el condensador, espere hasta que la pantalla muestre cero automáticamente;

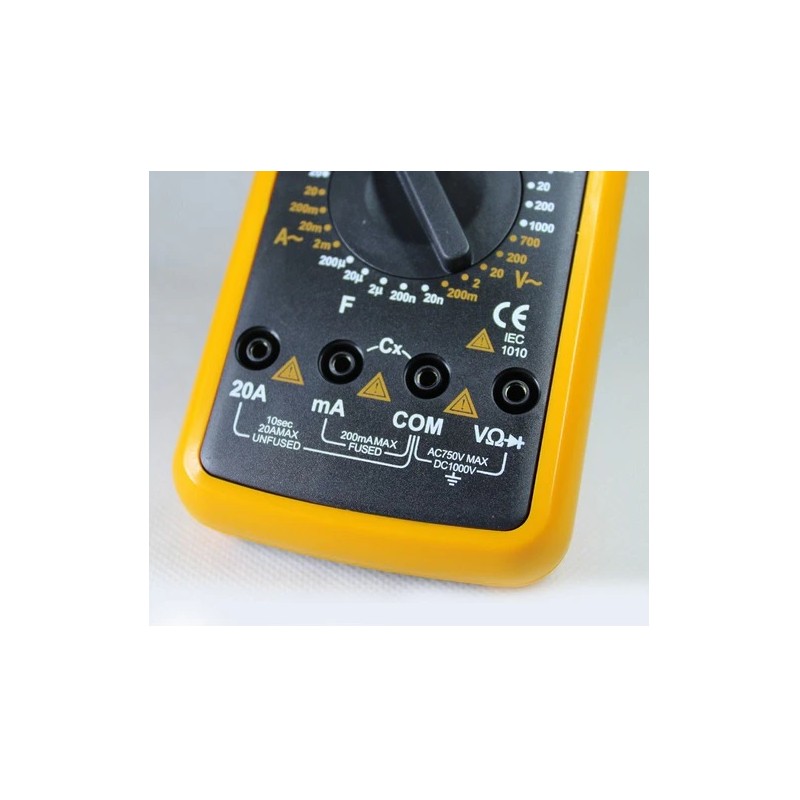

  • Conecte el condensador de prueba al conector de entrada “Cx” (no los cables de prueba) y lea el valor que se muestra en la pantalla.
    • Nota: El capacitor probado debe estar descargado antes del procedimiento de prueba. Nunca aplique voltaje al conector de entrada “Cx”, ya que podría causar daños graves.

Prueba de diodo

Multímetro Excel DT-9205A Prueba de diodos

  • Coloque el interruptor giratorio en la posición requerida;
  • Conecte el cable de prueba negro al terminal “COM” y el cable de prueba rojo al terminal de entrada V/OHM; (Nota: la polaridad del cable de prueba rojo es “+”);
  • Esta gama tiene una función de “PRUEBA DE CONTINUIDAD AUDIBLE”. El timbre incorporado suena si la resistencia entre las dos sondas es inferior a 30 ± 10 Ω;
  • Conecte los cables de prueba a través del diodo y lea el valor mostrado.
    • Nota: (a). Cuando la entrada no está conectada, es decir, en circuito abierto, se mostrará la cifra “1”;
    • (b) Condición de prueba: Corriente continua directa de aproximadamente 1 mA. Voltaje continuo inverso de aproximadamente 2,8 V.
    • (c). El medidor muestra la caída de voltaje directo y muestra la cifra “1” para sobrecarga cuando el diodo está invertido.

Prueba de TRANSISTOR (hFE)

Multímetro Excel DT-9205A transistores HFE

  • Coloque el interruptor de rango de función en la posición “hFE”;
  • Determinar si el transistor es de tipo “NPN” o “PNP”;
  • Inserte correctamente el transistor en el conector EBC;
  • La lectura mostrada es aproximada del valor hFE del transistor.
    • Nota: Condición de prueba: Corriente de base aprox. 10 uA. Vce aprox. 2,8 V
